Задача от заказчика
Создать реалистичный 3D-макет участка трубопроводной системы с промышленным кабельным обогревом. Макет предназначен для показа на выставках, в презентациях и рекламных материалах.
Требовалась чёткая визуализация всех ключевых компонентов:
- Трубопровод с теплоизоляцией
- Греющие кабели, уложенные по реальной схеме монтажа
- Датчики температуры и термостаты
- Электрические соединения, блок управления
- Визуализация обвязки задвижки и распределения кабеля
Дополнительно — требовалось соблюдение реальных монтажных норм и типовых конфигураций.
Что мы сделали
На основе предоставленного Т.З. и схем мы разработали полноценную 3D-сцену, в которую вошли:
- Все элементы трубопровода с точными радиусами и переходами
- Полная кабельная трасса с крепежами, изгибами и монтажными элементами
- Все приборы, предусмотренные заказчиком: термостаты, контроллеры, шкаф управления
- Реалистичная структура теплоизоляции (визуализированы слои)
- Панель управления с экраном и сигнальной индикацией

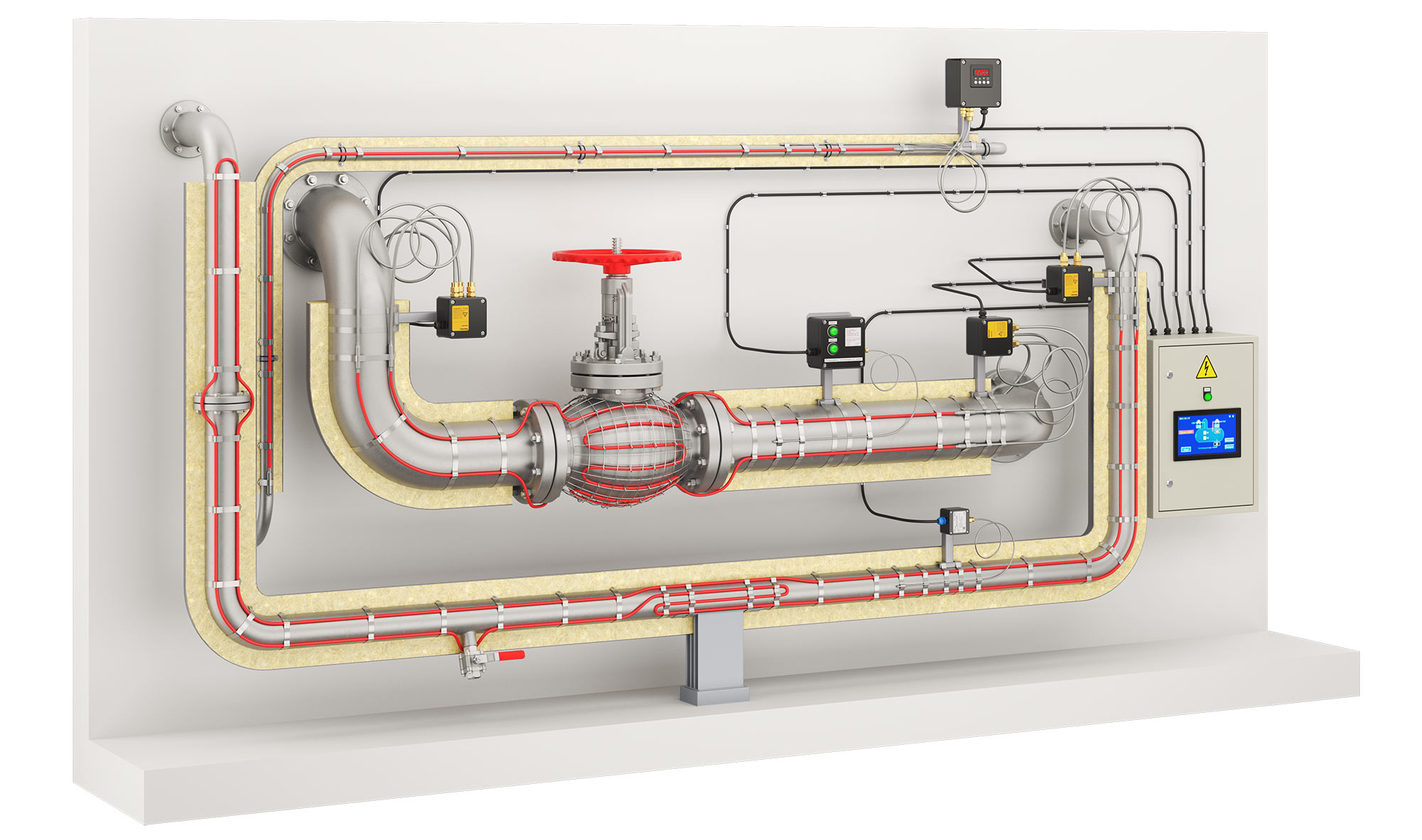

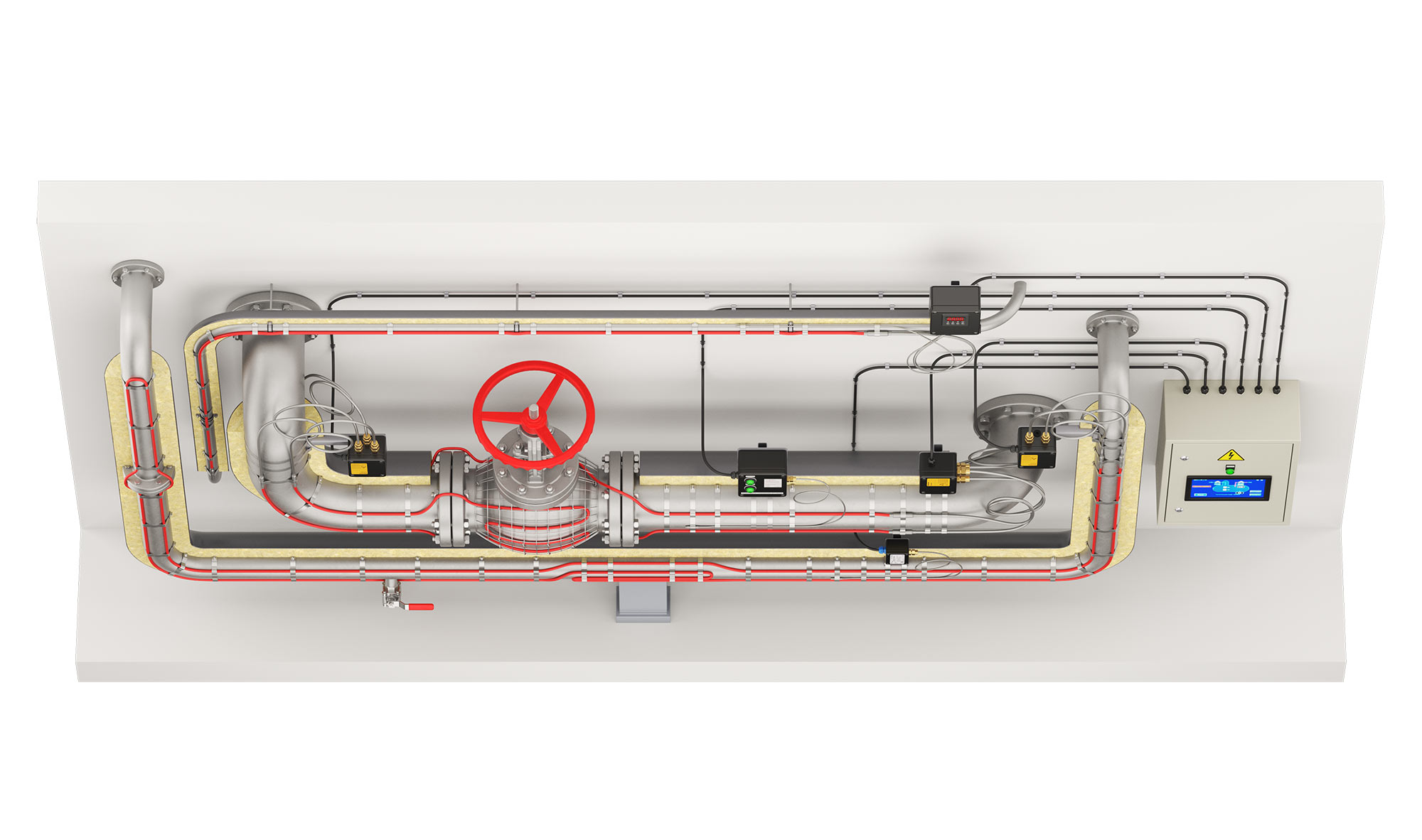

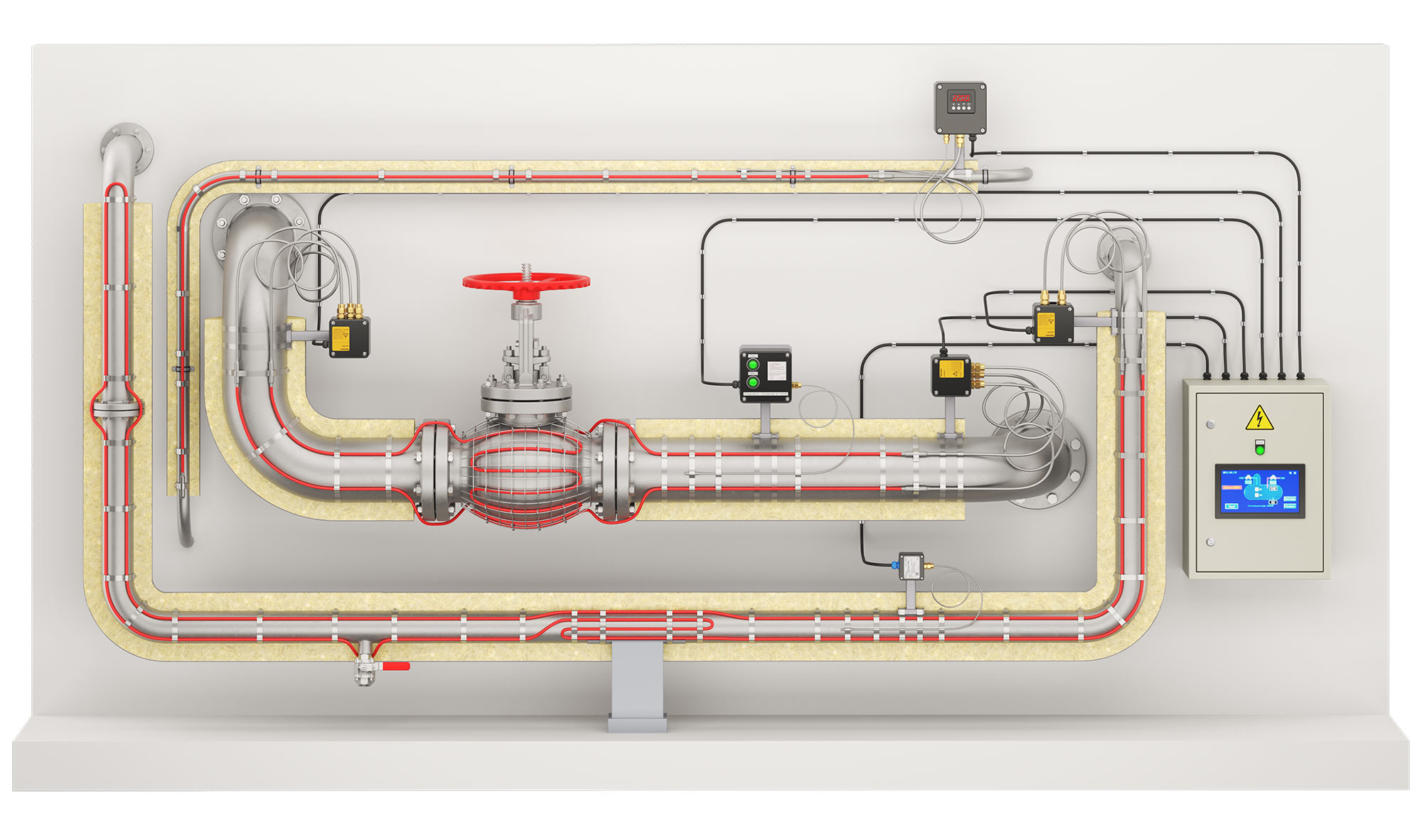

Отрисовали три ракурса, каждый с разным углом обзора:
- фронтальный (показ всей трассы)
- изометрический (объёмная подача с глубиной)
- верхний (для технического разбора)
Создали визуализации в высоком разрешении (.PNG) — пригодны для печати на баннер, буклет или постер.
